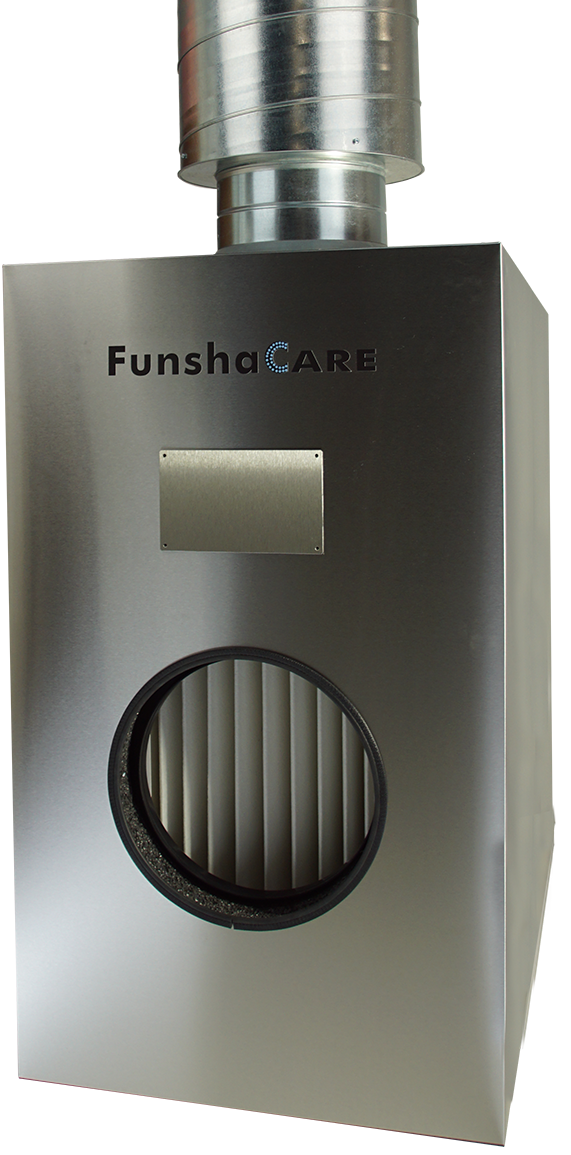

Innovative Technik - FunshaCARE Luftreiniger
Technische Ausstattung wird an die Anwendungs- und Kundenbedürfnisse angepasst.
Technische Daten:
H x B x L 107,3 x 70 x 63 cm
H mit SD250 193 cm
Edelstahlgehäuse Einhaust-System
Gesamt-Gewicht 50 Kg
Unterdruck max. 600 Pa
Luftvolumen max. 1.850 m³/h [100%]
Motorleistung Max. 750 W [100%]/ 230 VAC 50Hz.
Fläche Vorfilter 0,5 m²
Abscheidegrad Vorfilter, Klasse G4 > 90 %
Fläche Mikrofilter 8,3 m²
Abscheidegrad Mikrofilter
EN 60335-2-69, Klasse H14 > 99,995 %
Geräuschpegel *:
Weitwurf-Strahldüse D=250 mm H=200 cm
System SD250 mm
14% 28,10 dB(A)* 259 m³/h
50% 37,50 dB(A)* 925 m³/h
100% 59,30 dB(A)* 1850 m³/h
Max. Raumgröße bei 3-fachem Luftwechsel pro
Stunde bei Deckenhöhe 2,5 m 246 m²
Max. Raumgröße bei 6-fachem Luftwechsel pro
Stunde bei Deckenhöhe 2,5 m 123 m²
* Schalldruckpegel in einer Höhe von 1,6 m und mit Abstand 1 m nach DIN EN ISO 11203.
Optionale Systeme
Textile Luftverteil-Systeme
- Textilkanäle eignen sich hervorragend für die effiziente, gleichmäßige und zugfreie Verteilung ohne „tote Bereiche“.
- Flexible, maßgeschneiderte Lösungen (Seil- oder Aluschienensysteme)
- Einzigartige Materialien und Farben
- Feuerfeste Materialien
- Hygienisch und einfach zu warten
- Ausgezeichnete akustische Eigenschaften
- Keine Kondensationsprobleme
- Schnelle Montage und Einregelung
- Für hohe Anforderungen an Komfort in Büros, Konferenzräumen, Konzertsälen,Tonstudios, Kantinen, Schulen, Kinderbetreuungseinrichtungen usw.
Programmier-Steuerung PSF **
Funk-Programmier-Steuereinheit mit Hintergrund beleuchtetem Display
- Raumbelegung-Programierung
Ermöglicht die Kommunikation zwischen der Steuereinheit und der FlexAIR Systeme. Programmierung der 2-Kanal-Leistungseinstellung für Wochen-, Tages- und Stundenprogramme. Manuelle Aktivierung der Kanal-Leistungsstufen, „Klausur“-Funktion (Minimale Leistungsstufe).
**Lieferbar März 2021
CO2 Überwachung
CO2 Überwachung
- Standardsystem
FunshaCARE AirControl Spezifikationen
Zeigt Temperatur, Feuchte und CO2-Gehalt an. Aktiviert externe Frischluftsysteme.
Display mit Historiefunktion, inkl. Micro SD-Karte Slot, Logger Funktion speichert die Daten als CSV-Datei auf der Micro-SD Karte. Ansteuerung optionale Ampelanzeige (LED),
Typische Testbedingungen: Temp = 23+/-3°C, RH=50%-70%, Meereshöhe=0~100 Meter
Arbeitstemperatur: 0°C bis 50°C (32°F bis 122°F)
Genauigkeit CO2 Messung:
+- 50ppm oder 5% der größere Wert gilt, ab 3000 ppm + - 7%
Messbereich: 0-5000ppm
Anzeigenauflösung: 1ppm (0-1000); 5ppm (1000-2000); 10ppm (>2000)
Ansprechzeit / Warm-up: <30 sec
Temperaturmessung
Messbereich: 0°C bis -50°C (32°F bis 122°F)
Anzeigenauflösung: 0.1°C (0.1°F)
Ansprechzeit: <20min (63%)
Relative-Feuchtemessung
Messbereich: 5-95%
Anzeigenauflösung: 1%
Professionell CO2 und Gaskonzentrationen Überwachung mit FunshaCARE Observe-Unit BASIC
- Observe-Unit BASIC Spezifikationen:
Das Warn- und Sensor Observe-Unit wird zur Messung, Überwachung und Warnung vor gefährlichen Gaskonzentrationen im Stand-Alone-Betrieb oder im Verbund mit dem Safty-06 System verwendet. Als CO2 Überwachungssystem wurde es speziell für die FunshaCARE FlexAIR Serie parametriert. Das WSO-Unit hat einen eingebauten CO2 Sensor, der einen Bereich von 80m² überwacht. Durch die Möglichkeit der Anbindung von Remote-Boards über ein Lokal-Bus kann das System um zwei weitere CO2 Sensoren erweitert werden. Nach dieser Erweiterungsmöglichkeit kann eine Gesamtfläche von 240m² überwacht werden.
Optionale Ausstattungen:
- Serielle RS-485 Schnittstelle mit Protokoll für DGC-06 oder Modbus - 4–20 mA analoger Ausgang
- 1x Alarmrelais mit Wechselkontakt, potentialfrei max. 40 V AC/DC, 0,5 A (optional)
- 1x Störmelderelais
Ausgestattet mit WSOU Sensor-CO2
Warn- und Sensor Observe-Unit Sensor-Cartridge, 5 V DC
CO2 Kohlenstoffdioxid Messbereich: 0-5 % Vol (Infrarot Sensor),
Digitale Kalibration, Schutzart: IP65 Sensorgehäuse Kunststoff, ohne Kabelverlängerung (Standard).
• Digitale Messwertaufbereitung inkl. Temperaturkompensation
• Interne Funktionsüberwachung mit integriertem Hardware-Watchdog
• Hohe Genauigkeit und Zuverlässigkeit
• Sensor mit langer Lebensdauer
• Hard- und Software nach SIL-konformen Entwicklungsprozess
• Modulare Technik (steck- und wechselbar)
• Einfache Wartung und Kalibration durch Austausch der Sensor-Cartridge oder durch komfortable Vor-Ort-Kalibrierung
• IP65-Ausführung
• Konform zu:
o EN 50545:2017
o EN 50271
o EN 61010-1
o ANSI/UL 61010 1
o CAN/CSA-C22.2 No. 61010-1
• Kanalmontage-Set (Zubehör)
FunshaCARE LED
Anzeige FCCO2
- Rot Gelb Grün Bereichsanzeige Warnstufen 1-3
- Luftqualität von Grün über Gelb zu Rot Leuchtanzeige
- Grün CO2 < 800 ppm*
- Gelb CO2 800 ppm - 1200 ppm*
- Rot CO2 > 1200 ppm*
- Akustische Signalisierung (versionsabhängig)
* Standardeinstellung, variable Anpassung möglich
Dienstleistungsservice Modul
Daten Transfer Modul
- Systemmeldungen über WiFi versenden.
• BASIC: Benachrichtigen der autorisierten Personen über Email-
Kommunikation mit Zustandsmeldungen.
• BASIC Plus: Zusendung der Verbrauchsmittel nach Verbrauchsbedarf
der installierten FunshaCARE Luftreiniger .
• PROFESSIONAL: Betreuungspaket BASIC Plus inklusive Filterwechsel
und System-Wartung nach festgelegtem Turnus.
